Produtos
Conheça nossa linha completa de Aquecedores de Fluido Térmico.
Para temperaturas até 350ºC e pressões até 20 kgf/cm².

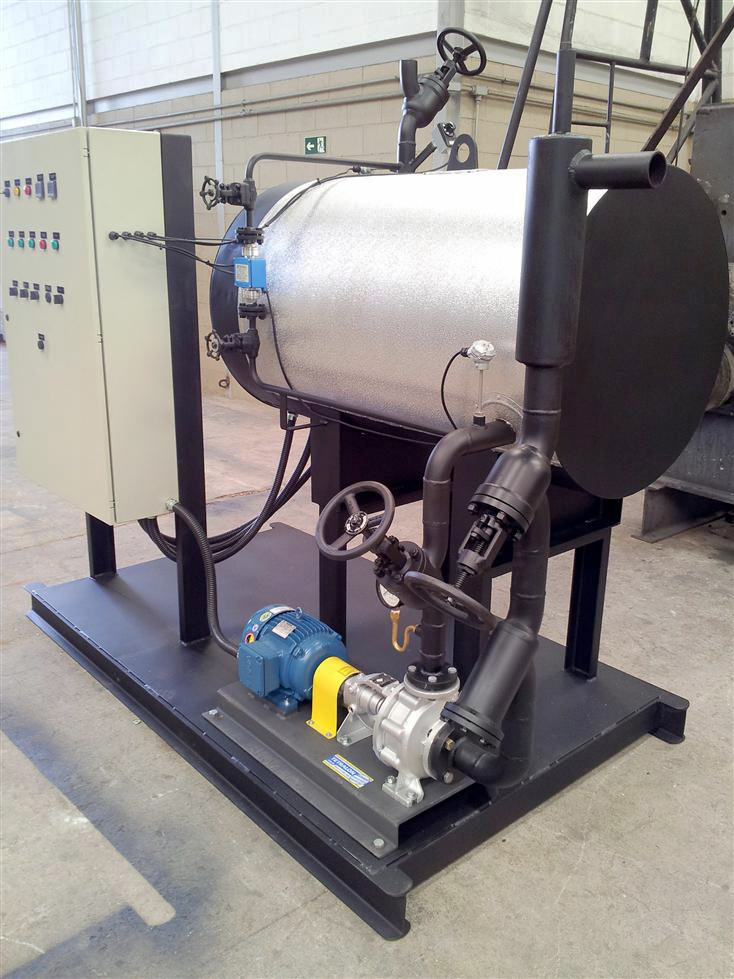

Corpo metálico isolado térmicamente com tampa superior parafusada para permitir total acesso interno
Conjunto moto-bomba centrífuga para circulação do fluido térmico, tanques de expansão e de dreno

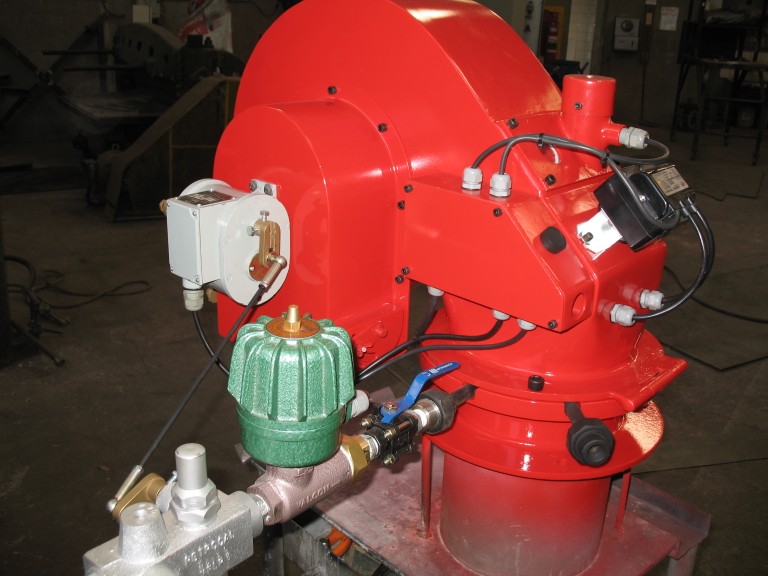

Queimadores para óleos leves (diesel e OC4) e pesados (1A, 2A até 7A), GLP ou gás natural

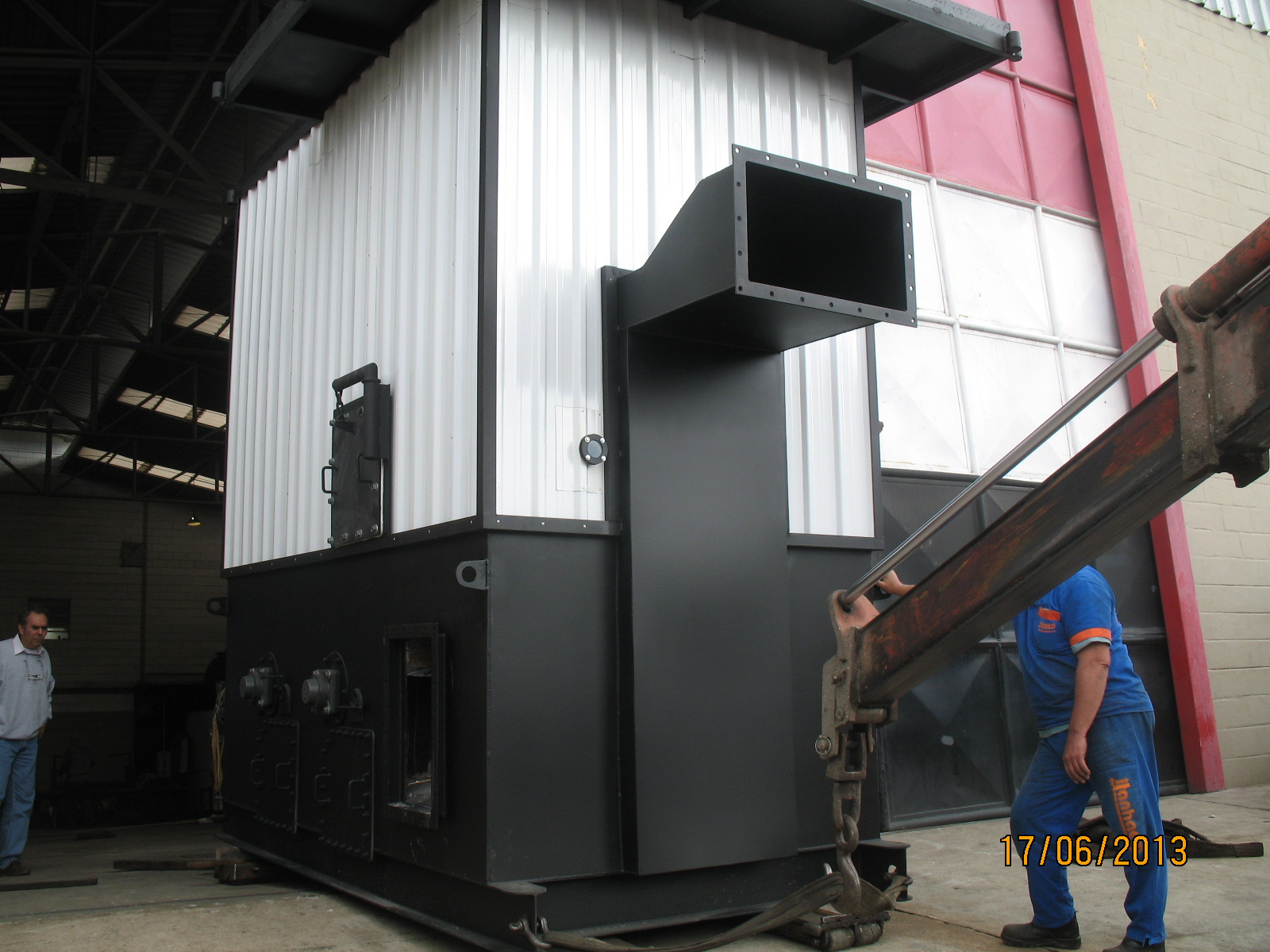

Fornalhas inferiores para queima de biomassa: lenha ou cavaco picado de lenha
Painel elétrico de comando e força com controle automático de temperatura e segurança de falta de fluxo.

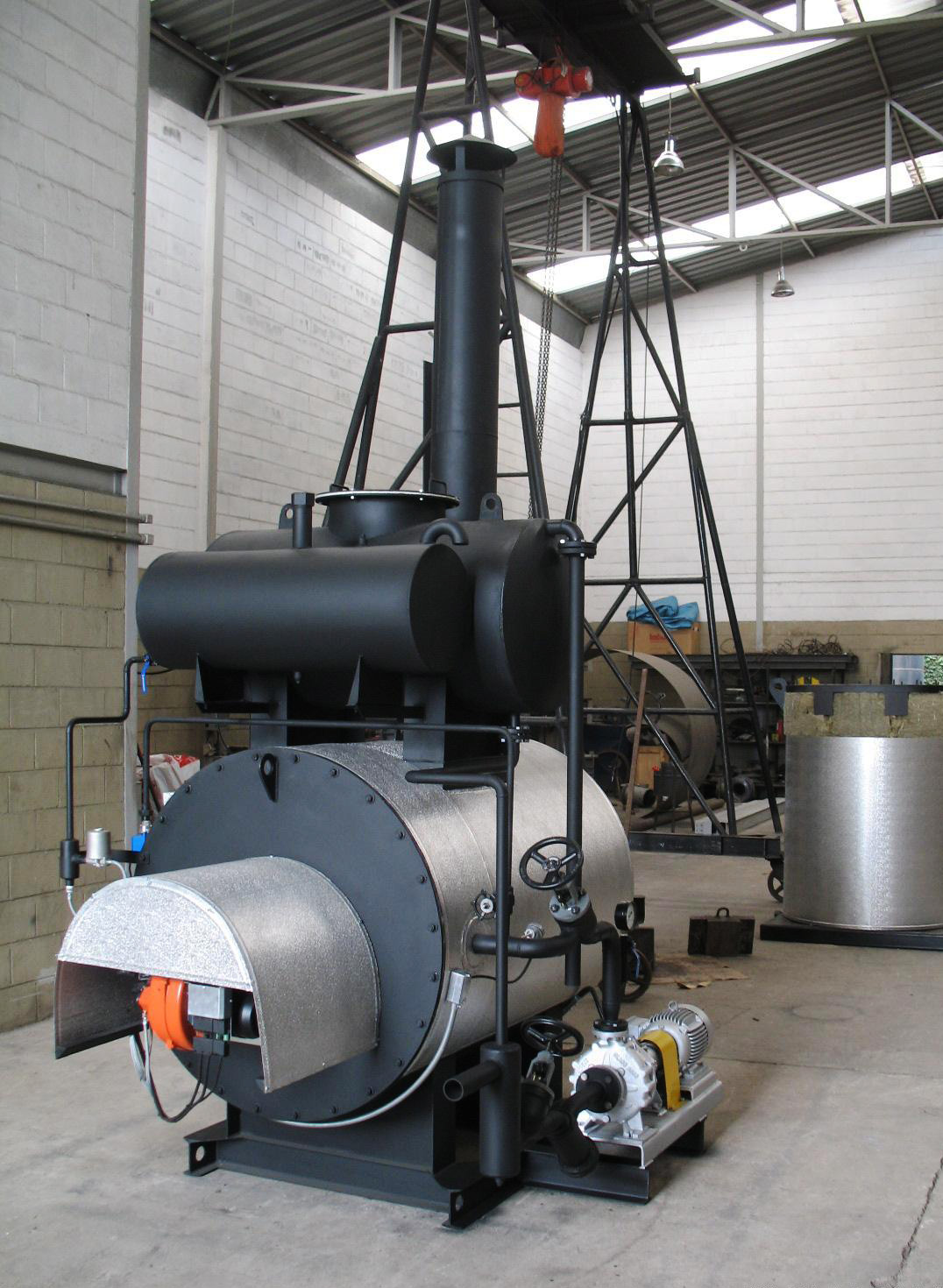

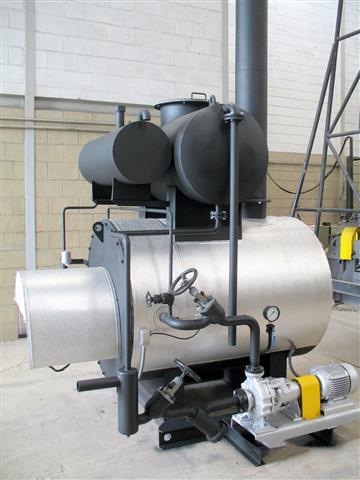

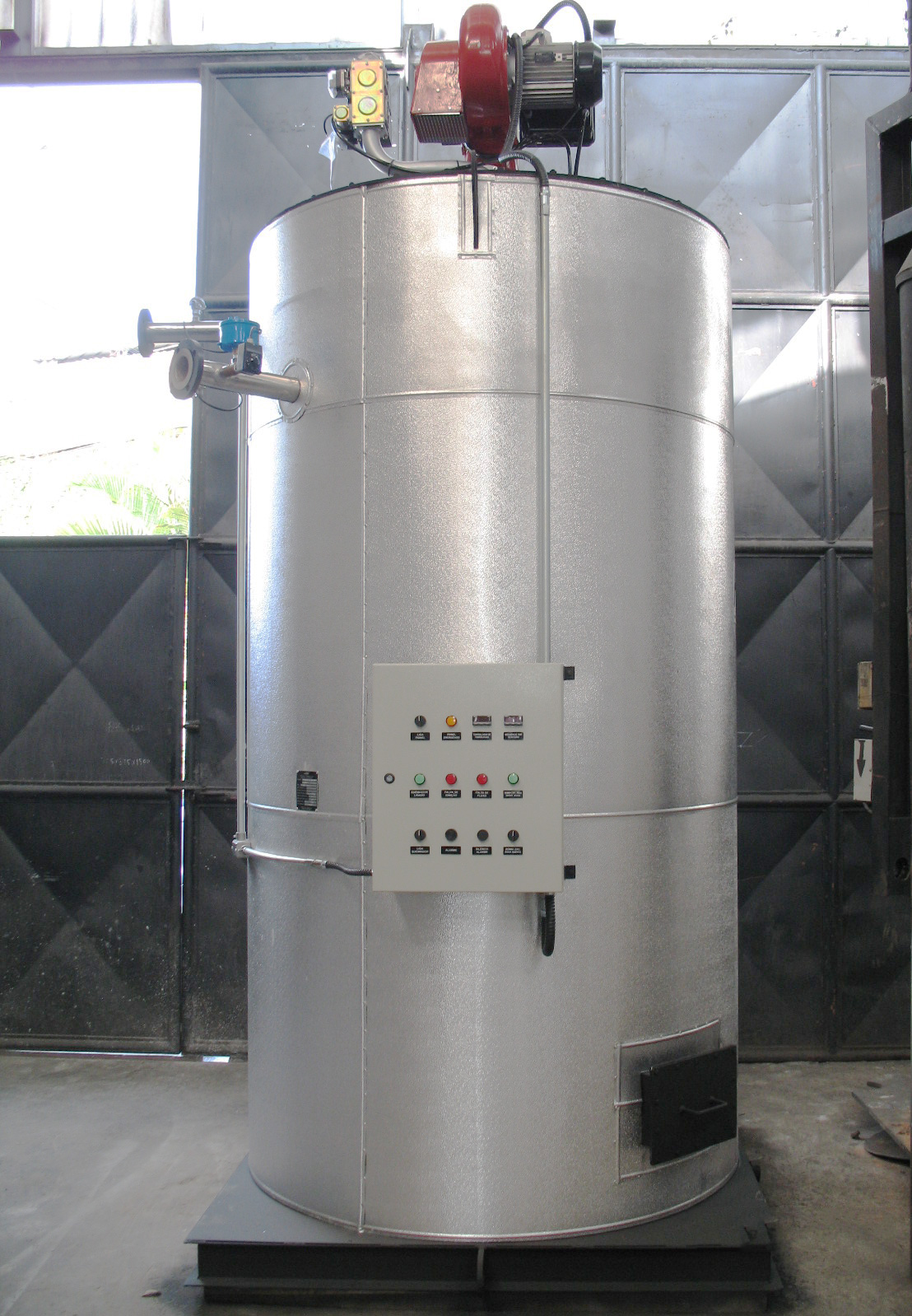

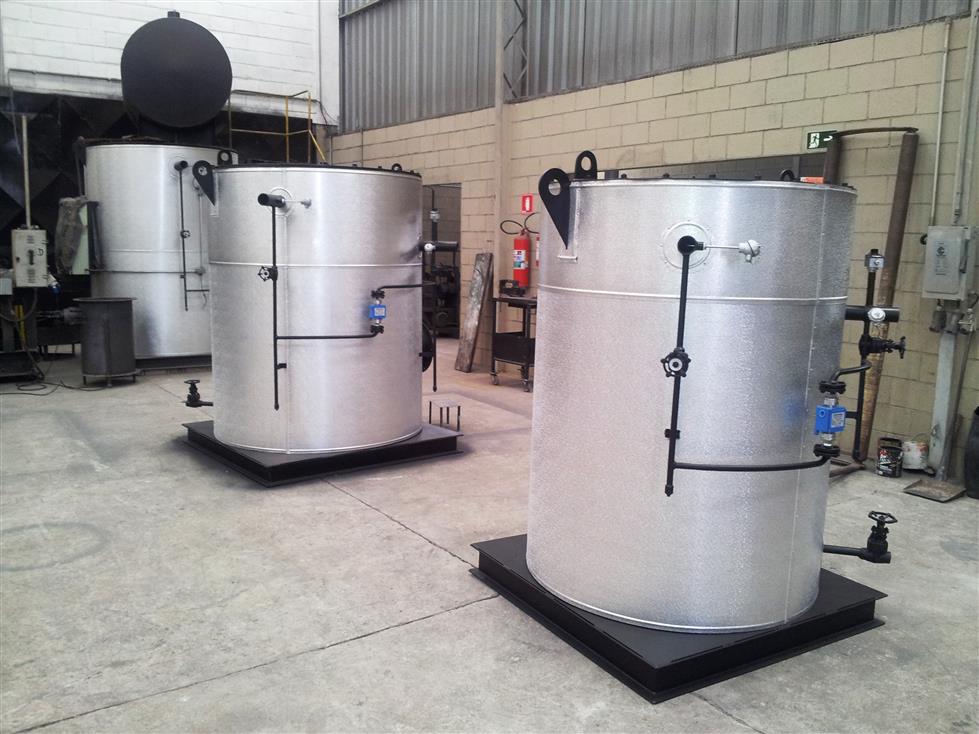

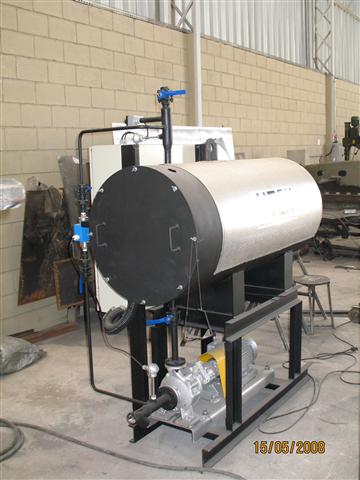

Construção vertical (mais fácil a drenagem do fluido térmico) ou opcionalmente horizontal.
Tabela com as características técnicas e dimensões
MODELO AQ | 50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 700 | 800 | 1000 | 1250 | 1500 | 2000 | 2500 | 3000 |
Capacidade x 1000 kcal/h | 50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 700 | 800 | 1000 | 1250 | 1500 | 2000 | 2500 | 3000 |
Vazão de Circulação (m³/h) Dt = 20ºC | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
Vazão de Circulação (m³/h) Dt = 40ºC | 2,5 | 5 | 7,5 | 10 | 12,5 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 62,5 | 75 | 100 | 125 | 150 |
Potência da bomba (CV) Dt = 20ºC | 7,5 | 7,5 | 7,5 | 10 | 10 | 10 | 15 | 15 | 20 | 20 | 25 | 30 | 40 | 40 | 60 | 75 | 100 |
Potência da bomba (CV) Dt = 40ºC | 5 | 5 | 5 | 7,5 | 7,5 | 7,5 | 10 | 10 | 10 | 15 | 15 | 15 | 20 | 25 | 30 | 40 | 40 |
Diametro de Entrada/Saída do fluido | 1" | 1½" | 2 " | 2" | 2½" | 2½" | 3 " | 3 " | 3 " | 4 " | 4 " | 4 " | 6 " | 6 " | 6 " | 6 " | 6 " |
Base (AxA) mm | 1000 | 1200 | 1400 | 1200 | 1200 | 1300 | 1550 | 1600 | 1850 | 2000 | 2000 | 2100 | 2100 | 2300 | 2500 | 2800 | 3000 |
Altura total (H) mm | 1900 | 2000 | 2100 | 2300 | 2400 | 2600 | 2700 | 3000 | 3300 | 3400 | 3500 | 3600 | 3600 | 4200 | 5200 | 5500 | 5900 |
Diâmetro de saída de gases (D) mm | 150 | 200 | 200 | 250 | 250 | 320 | 320 | 320 | 320 | 470 | 470 | 470 | 470 | 470 | 600 | 600 | 800 |
* As medidas gerais podem variar conforme o tipo de combustível utilizado. Aquecedores com capacidade acima de 3.000.000 kcal/h sob consulta.
